LED显示屏关键指标介绍

作者:深圳市前海恒云联科技有限公司 浏览: 发表时间:2023-09-22 10:32:08

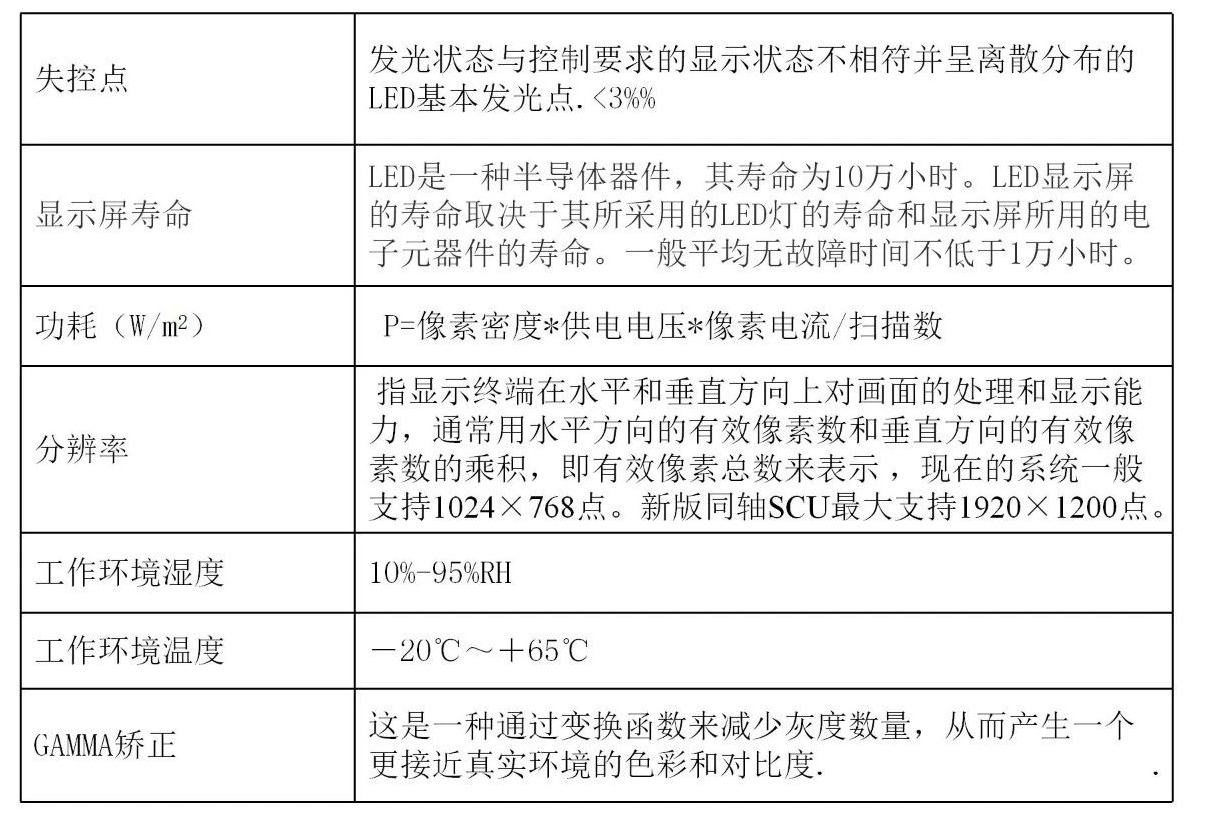

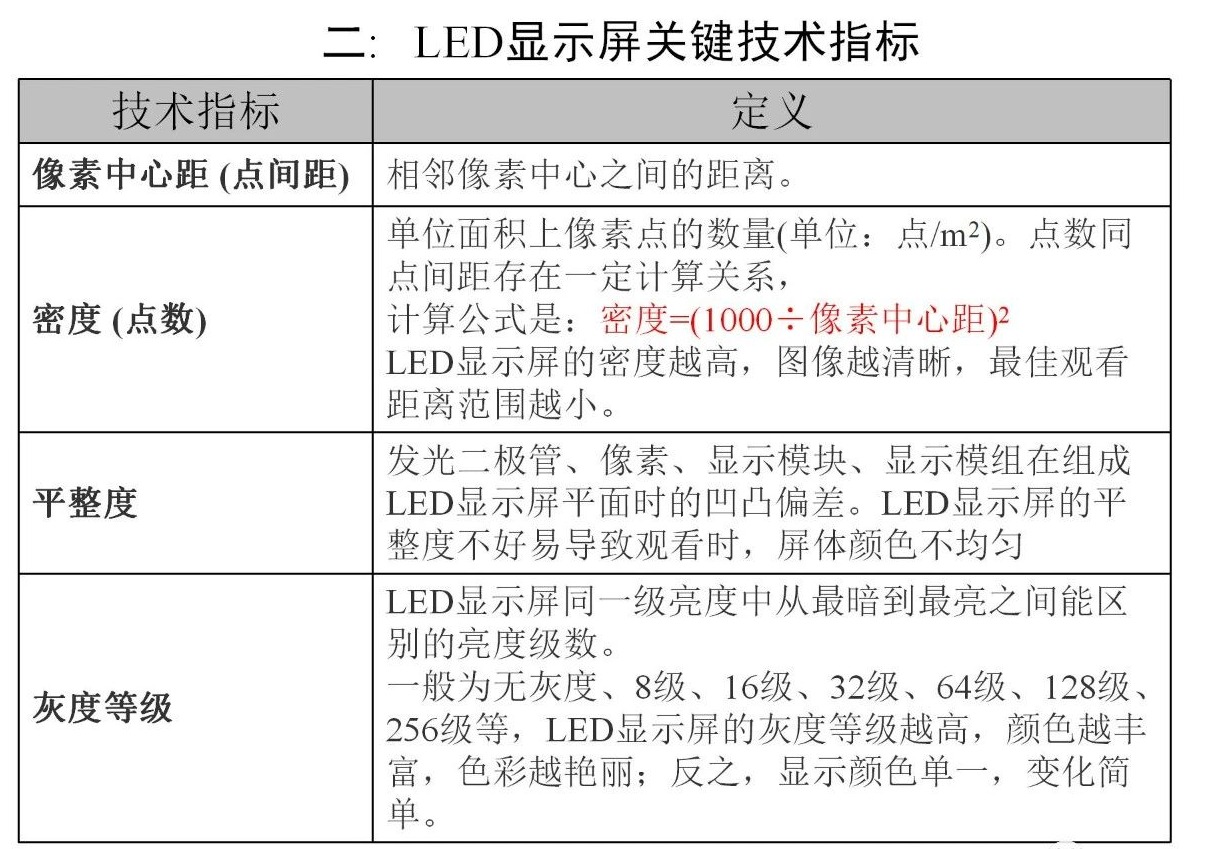

灰度等级gray scale

       LED显示屏同一级亮度中从最暗到最亮之间能区别的亮度级数。灰度也就是所谓的色阶或灰阶,是指亮度的明暗程度。对于数字化的显示技术而言,灰度是显示色彩数的显示的色彩越丰富,画面一般而言灰度越高,决定因素也越细腻,更易表现丰富的细节。

       灰度等级主要取决于系统的A/D转换位数。当然系统的视频处理芯片、存储器以及传输系统都要提供相应位数的支持才行。

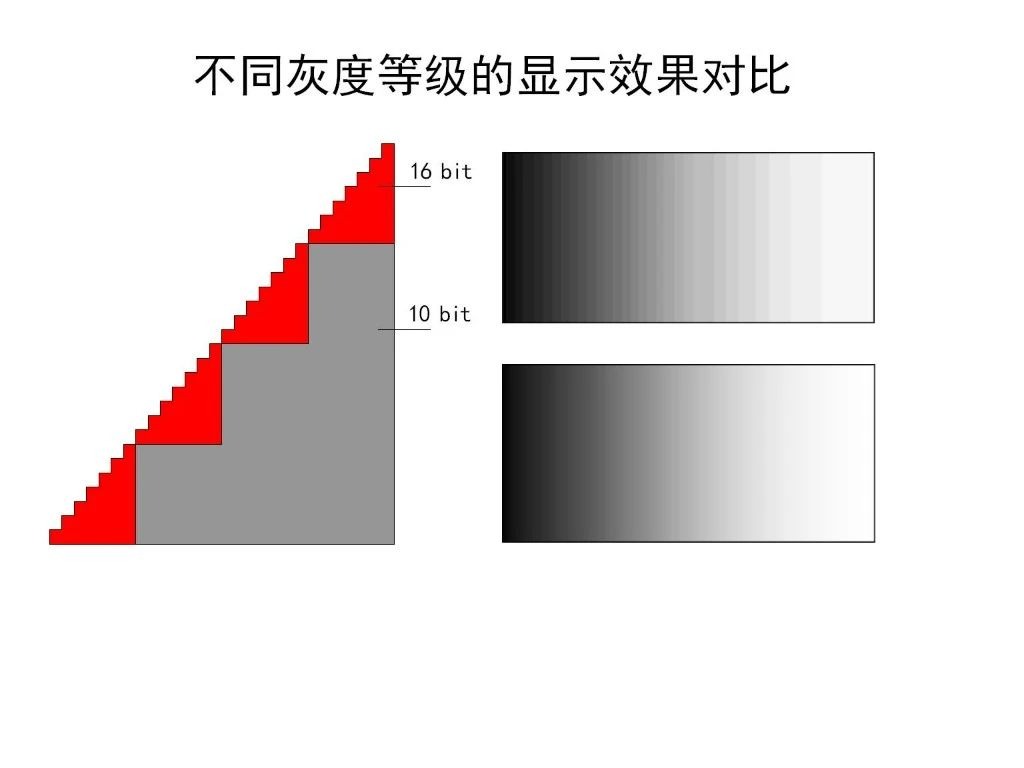

       目前国内LED显示屏主要采用8位处理系统,也即256(28)级灰度。简单理解就是从黑到白共有256种亮度变化。采用RGB三原色即可构成256X256X256=16777216种额色。即通常所说的16兆色国际品牌显示屏主要采用10位处理系统,即1024级灰度,RGB三原色可构成10.7亿色。


色温及颜色再处理技术

  • 色温是指在显示屏发出的白色光是暖色调,还是冷色调,一般显示屏系统均提供色温调整。

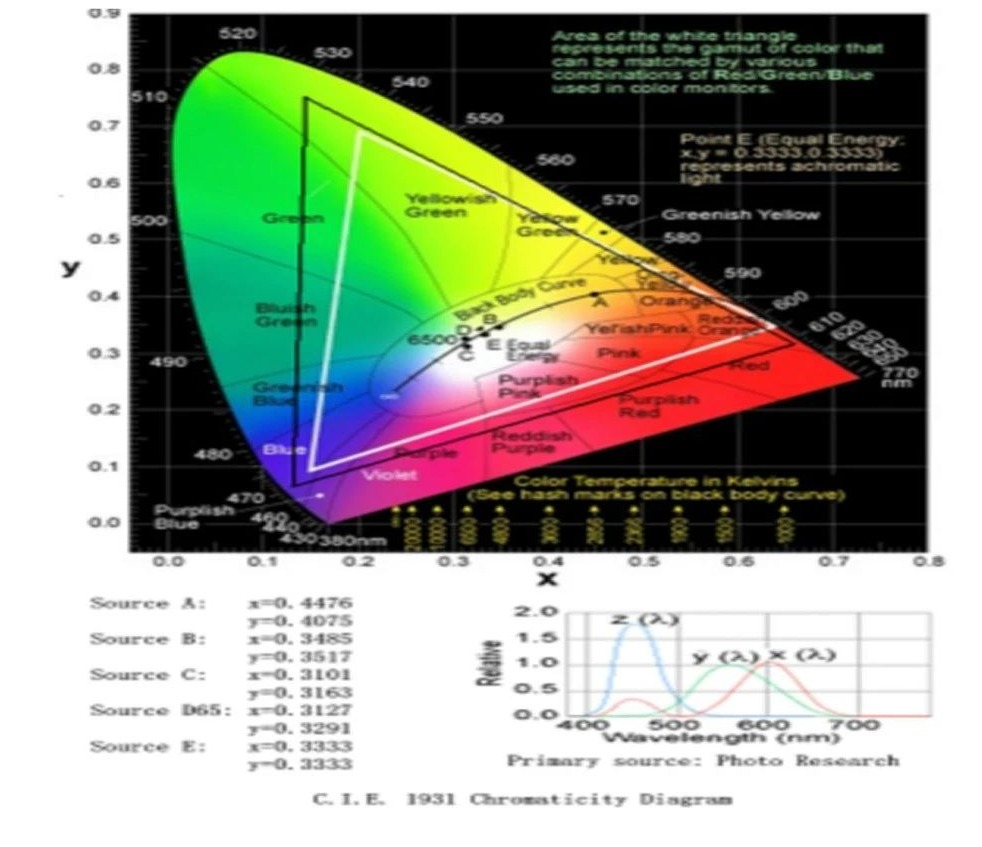

  • 在LED显示屏上实现色温可调,可以有效地控制屏幕白色的还原、色调的控制。我们现有的系统可以实现从3500k至8500k的色温调节,配合不同的环境,不同的节目,均可使显示屏呈现最佳的效果。
  • 针对用户的各种需求,可以很容易地做到无论是国际光度协会规定的6500k(阳光)的D65白色,还是国际光度协会规定的5000k的E光源白色真实再现。

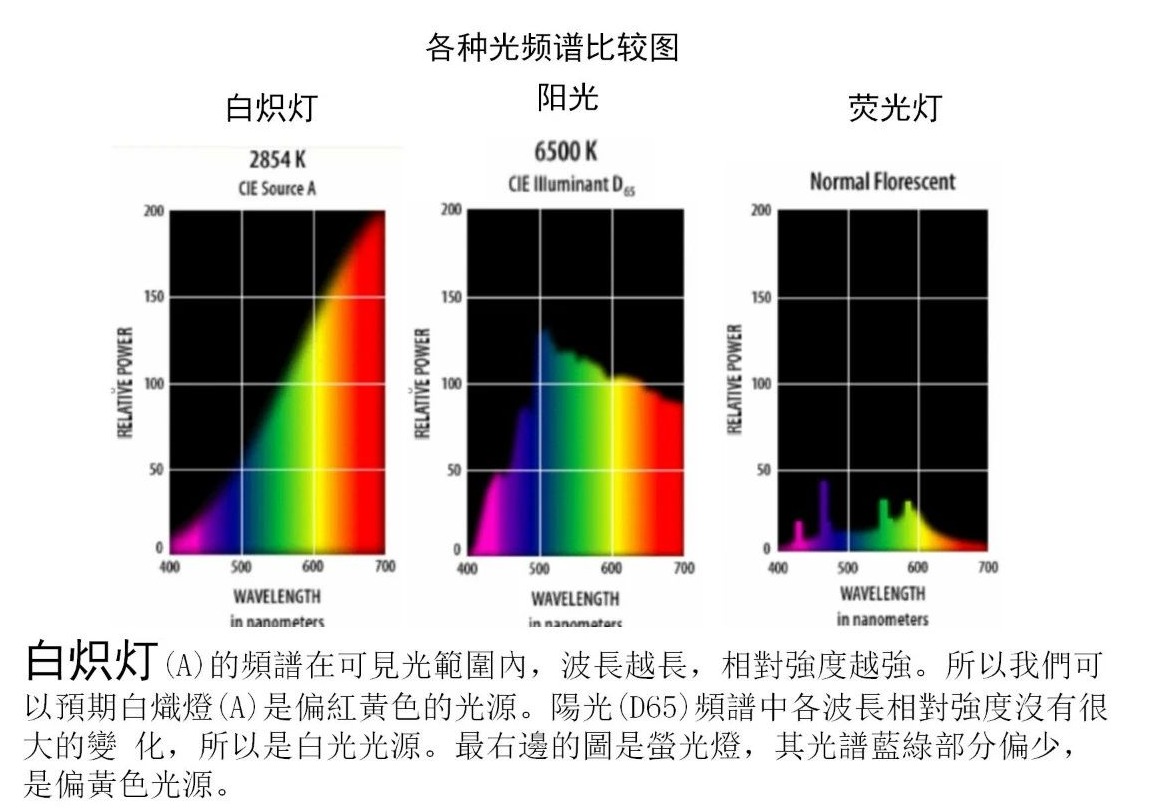

  • 另一方面,由于人眼的视觉特性,当屏幕再现绿色草地时,即使色度有较大偏差,也不会察觉。然而当皮肤色有一点点的变化,也会被立刻捕捉到差异。因此,我们用FLESH ADJUST技术对人眼最敏感的皮肤色进行了进一步的调整确保将色彩偏差带给人眼的刺激降到最低。
  • 另外LED管产生的色谱深度超过了PAL/NTSC制式视频图像的色谱

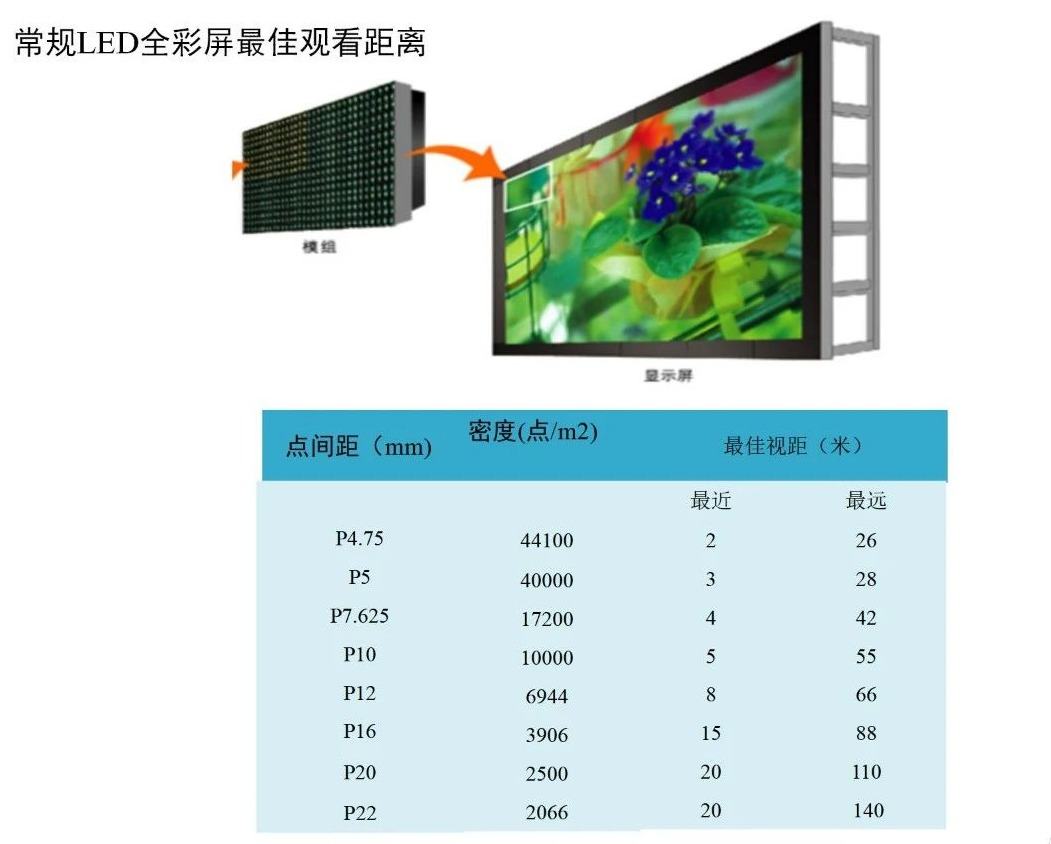

最佳观赏距离的计算

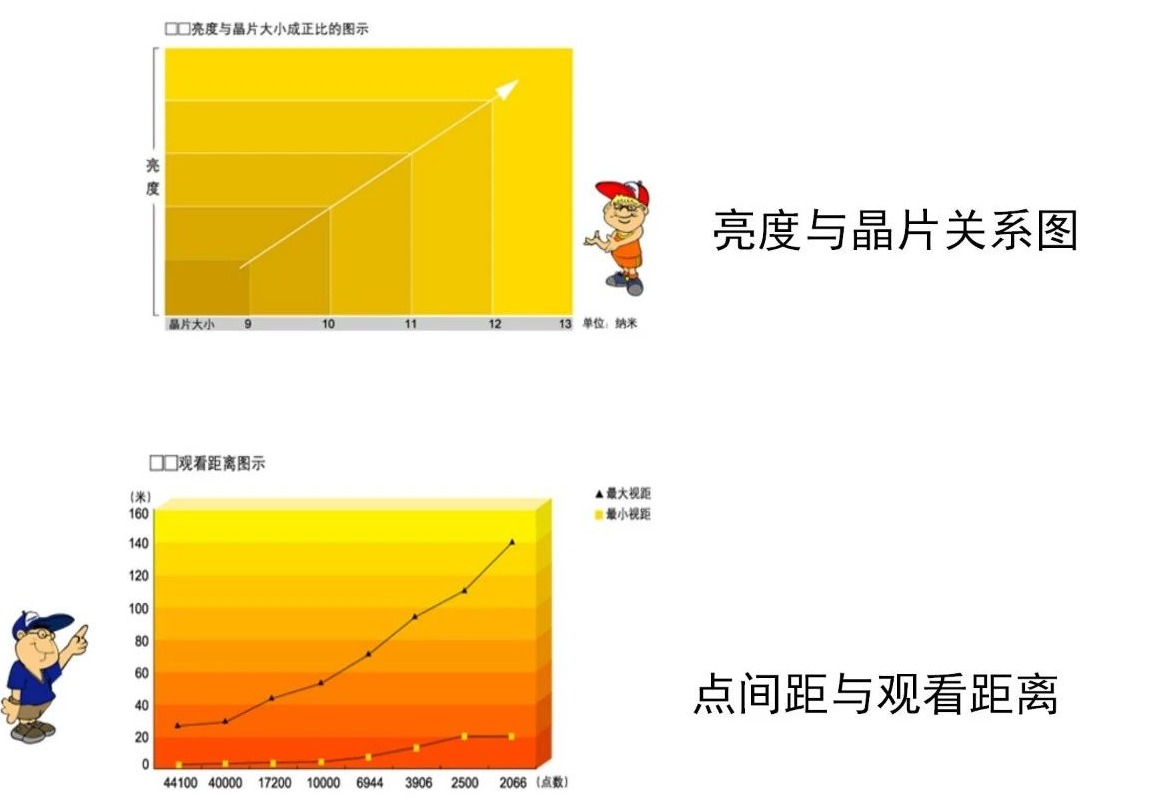

  • 我们知道,LED显示屏对电视机、PDP等媒体播放设备来说,无论是从亮度、对比度、还是色度来说,都有绝对的优势,但因为LED显示屏采用的是离散形式的LED发光管,因此它的像素点间距大、像素体积大的问题就会直接影响它的近距离观赏效果,所以我们在观看显示屏的时候都强调一个最佳观赏距离的问题。所谓的最佳观赏距离,是个最近观赏距离的概念,以观赏者眼睛不能分辨实际LED显示屏物理像素为最近界限,求得下列计算公式:
  • D=3KH
  • K=P/0.28

其中:

D为最佳观赏距离,单位:M;

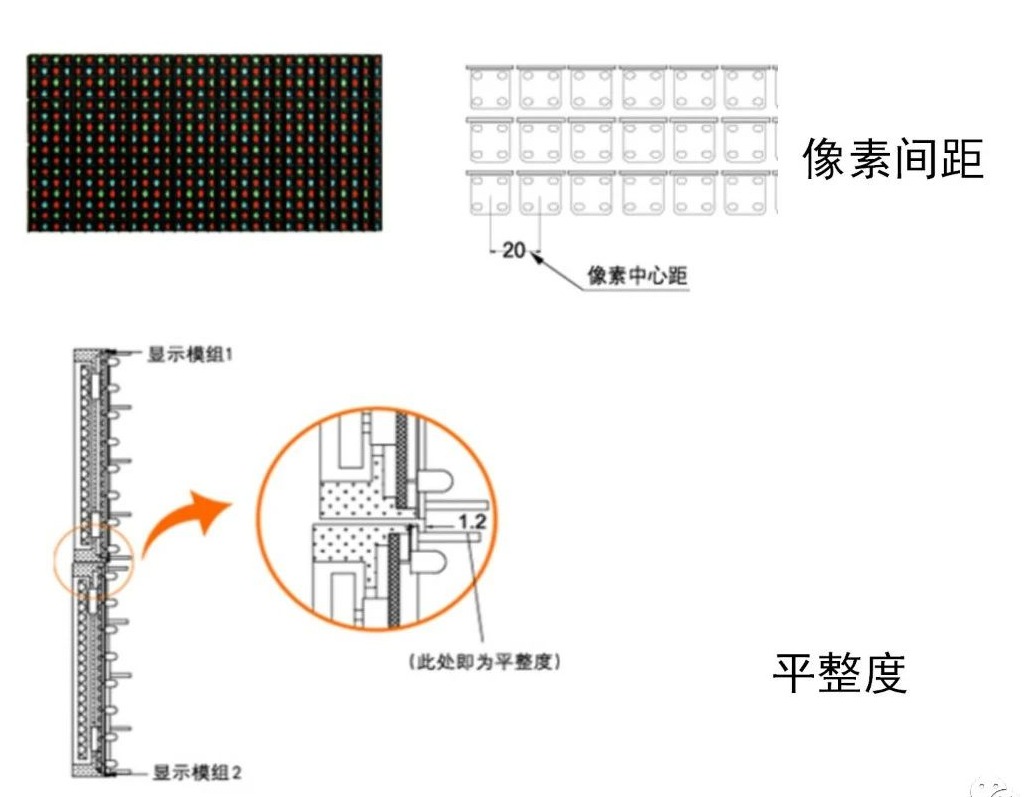

H为图像大小(屏高或屏宽),单位: M;P为物理像素间距,单位:M;象素间距=最小视距/0.604米。



基于人眼非线性和电视机非线性的Y变换和色空间变换技术

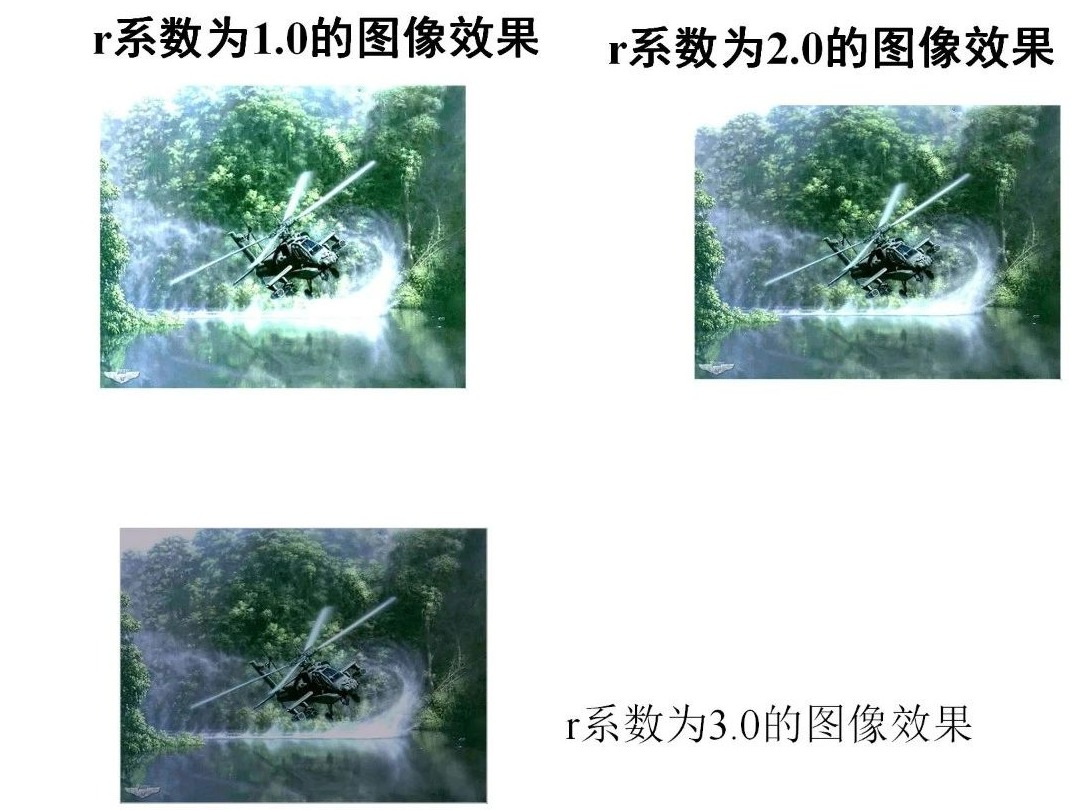

  • 众所周知,所有的视频信号是为满足电视机的发光特性和电特性而设计的。然而,电视机的光电特性是非线性的,而LED显示屏采用的是脉宽调制,完全不同于电视机的非线性信号处理。因此如果将视频不加任何处理而直接用于LED显示屏就必然会造成图像失真,畸变为此,我们扩展显示屏的灰度等级,然后将经过模拟/数字转换过的视频信号进行非线性的拉伸(即变换),以确保满足人眼非线性的需求,实现图像的真实还原。为满足不同环境及不同用户需求的显示效果,系统内置有9条丫曲线,并可分别调节三基色。Y系统可由最小2.0调整到最大2.8;
  • 由于人们习惯了多年来电视信号的色还原度,为使LED显示屏再现与阴极管同样的色调,系统内置了可编程的颜色校正算法,通过矩阵系统之间的关系实现颜色真实再现。


接口:

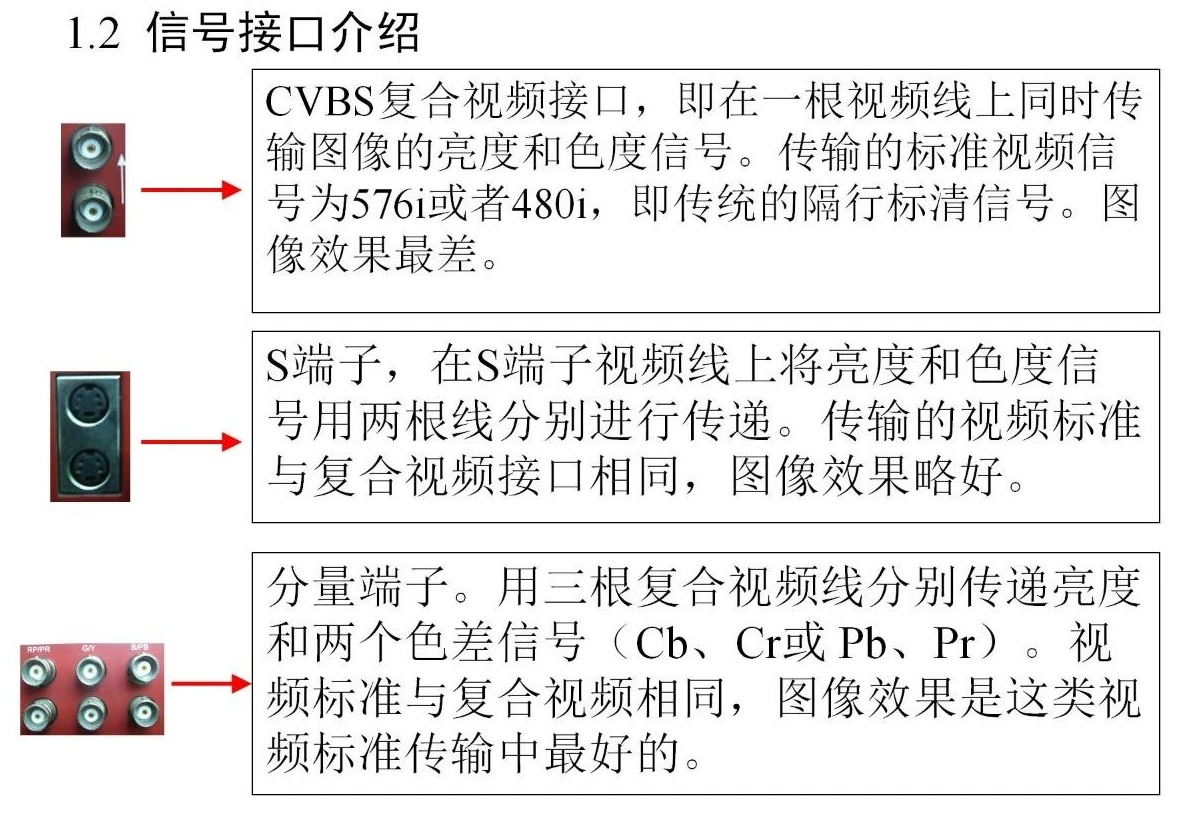

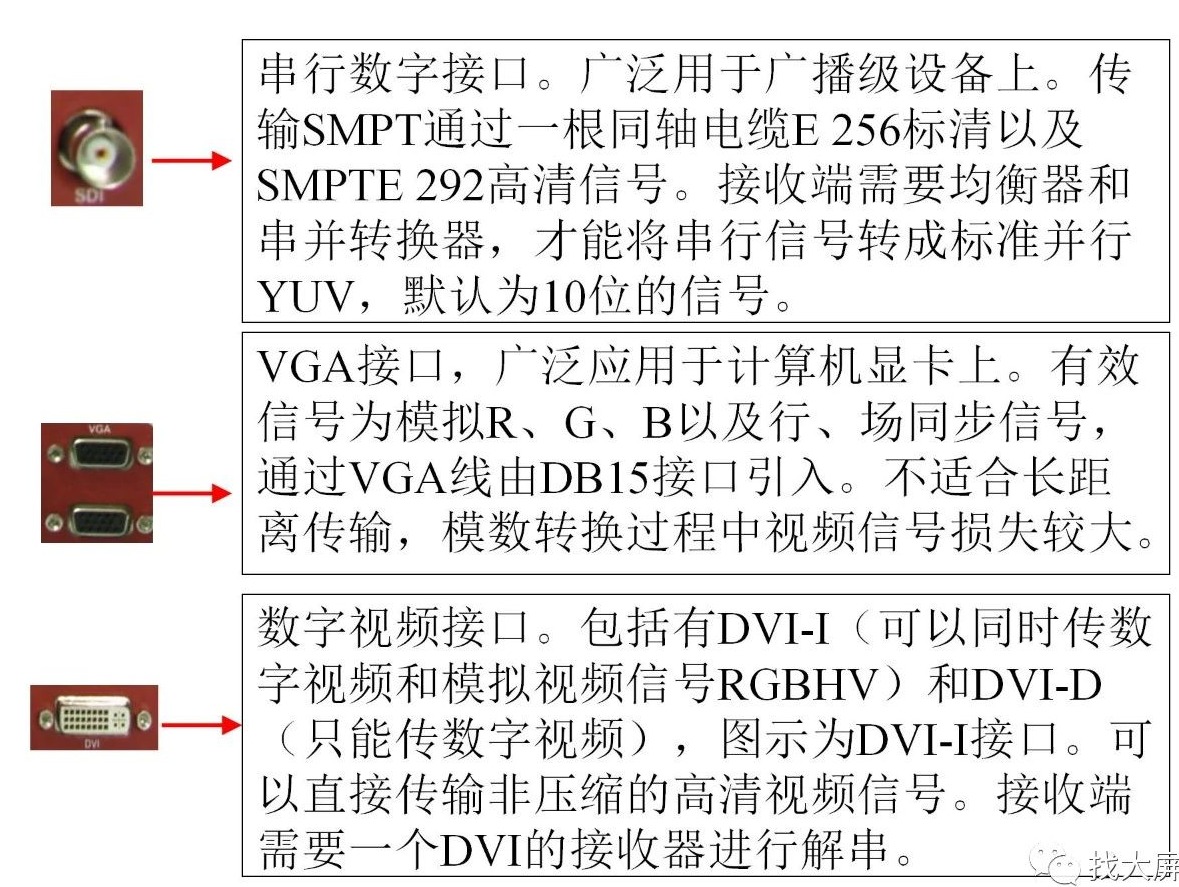

      VGA输入接口:VGA接口采用非对称分布的15pin 连接方式,其工作原理:是将显存内以数字格式存储的图像()信号在RAMDAC里经过模拟调制成模拟高频信号,然后再输出到等离子成像,这样VGA信号在输入端(LED显示屏内),就不必像其它视频信号那样还要经过矩阵解码电路的换算。从前面的视频成像原理可知VGA的视频传输过程是最短的,所以VGA 接口拥有许多的优点,如无串扰无电路合成分离损耗等。

      DVI输入接口:DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接,显示计算机的RGB信号。DVI(Digital VisualInterface)数字显示接口,是由1998年9月,在Intel开发者论坛上成立的数字显示工作小组(DigitalDisplay Working Group简称DDWG),所制定的数字显示接口标准。

      DVI数字端子比标准VGA端子信号要好,数字接口保证了全部内容采用数字格式传输,保证了主机到监视器的传输过程中数据的完整性(无干扰信号引入),可以得到更清晰的图像。


       标准视频输入 (RCA) 接口:也称AV 接口,通常都是成对的白色的音频接口和黄色的视频接口,它通常采用RCA(俗称莲花头)进行连接使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。AV接口实现了音频和视频的分离传输,这就避免了因为音/视频混合干扰而导致的图像质量下降,但由于AV 接口传输的仍然是一种亮度色度(Y/C)混合的视频信号,仍然需要显示设备对其进行亮分离和色度解码才能成像,这种先混合再分离的过程必然会造成色彩信号的损失,色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。AV还具有一定生命力,但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。


S视频输入:S-Video具体英文全称叫Separate Video,为了达到更好的视频效果,人们开始探求一种更快捷优秀清晰度更高的视频传输方式,这就是当前如日中天的S-Video(也称二分量视频接口),Separate Video 的意义就是将Video 信号分开传送,也就是在AV接口的基础上将色度信号C 和亮度信号Y进行分离,再分别以不同的通道进行传输,它出现并发展于上世纪90年代后期通常采用标准的4芯(不含音效) 或者扩展的7芯(含音效)。带S-Video接口的显卡和视频设备(譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等)当前已经比较普遍,同AV 接口相比由于它不再进行Y/C混合传输因此也就无需再进行亮色分离和解码工作,而且

使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真,极大地提高了图像的清晰度,但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C,进行传输然后再在显示设备内解码为Cb 和Cr 进行处理,这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现),而且由于Cr Cb的混合导致色度信号的带宽也有一定的限制,所以S -Video虽然已经比较优秀但离完美还相去甚远,S-Video虽不是最好的,但考虑到目前的市场状况和综合成本等其它因素,它还是应用最普遍的视频接口。


视频色差输入接口:目前可以在一些专业级视频工作站/编辑卡专业级视频设备或高档影碟机等家电上看到有YUVYCbCrY/B-Y/B-Y等标记的接口标识,虽然其标记方法和接头外形各异但都是指的同一种接口色差端口(也称分量视频接口)。它通常采用YPbPr 和YCbCr两种标识,前者表示逐行扫描色差输出,后者表示隔行扫描色差输出。由上述关系可知,我们只需知道Y Cr Cb的值就能够得到G的值(即第四个等式不是必要的),所以在视频输出和颜色处理过程中就统一忽略绿色差Cg而只保留Y Cr Cb,这便是色差输出的基本定义。作为S-Video的进阶产品色差输出将S-Video传输的色度信号C分解为色差Cr和Cb,这样就避免了两路色差混合解码并再次分离的过程,也保持了色度通道的最大带宽,只需要经过反矩阵解码电路就可以还原为RGB三原色信号而成像,这就最大限度地缩短了视频源到显示器成像之间的视频信号通道,避免了因繁琐的传输过程所带来的图像失真所以色差输出的接口方式是目前各种视频输出接口中最好的一种。


BNC 端口:

通常用于工作站和同轴电缆连接的连接器,标准专业视频设备输入、输出端口。BNC电缆有5个连接头用于接收红、绿、水平同步和垂直同步信号。BNC接头有别于普通15针D-SUB标准接实的特殊显宗器接口。由R、G、B全原爸信号及行同步、场同步宝入独立信号接头组成。主要用于连接工作站等对扫描频率要求很高的系统。BNC接头可以隔绝视频输入信号,使信号相互间千扰减少,且信

号频宽较普通D-SUB大,可达到最佳信号响应效果。

RS232C串口:

RS-232C标准(协议)的全称是EIARS-232C标准其中EIA(Electronic Industry Association)代表美国电子工业协会,RS(Recommeded standard)代表推荐标准,232是标识号,C代表RS232的最新一次修改(1969),在这之前,有RS232B、RS232A。。它规定连接电缆和机械、电气特性、信号功能及传送过程。常用物理标准还有有S-232-C、RS-422-A、RS-423A、RS-485。

这里只介绍RS-232-C(简称232,RS232)。计算机输入输出接口是最为常见的串行接口,RS-232C规标准接口有25条线,4条数据线、11条控制线、3条定时线、7条备用和未定义线,常用的只有9根,常用于与25-pin D-sub端口一同使用,其最大传输速率为20kbps,线缆最长为15米。RS232C端口被用于将计算机信号输入控制LED显示屏。

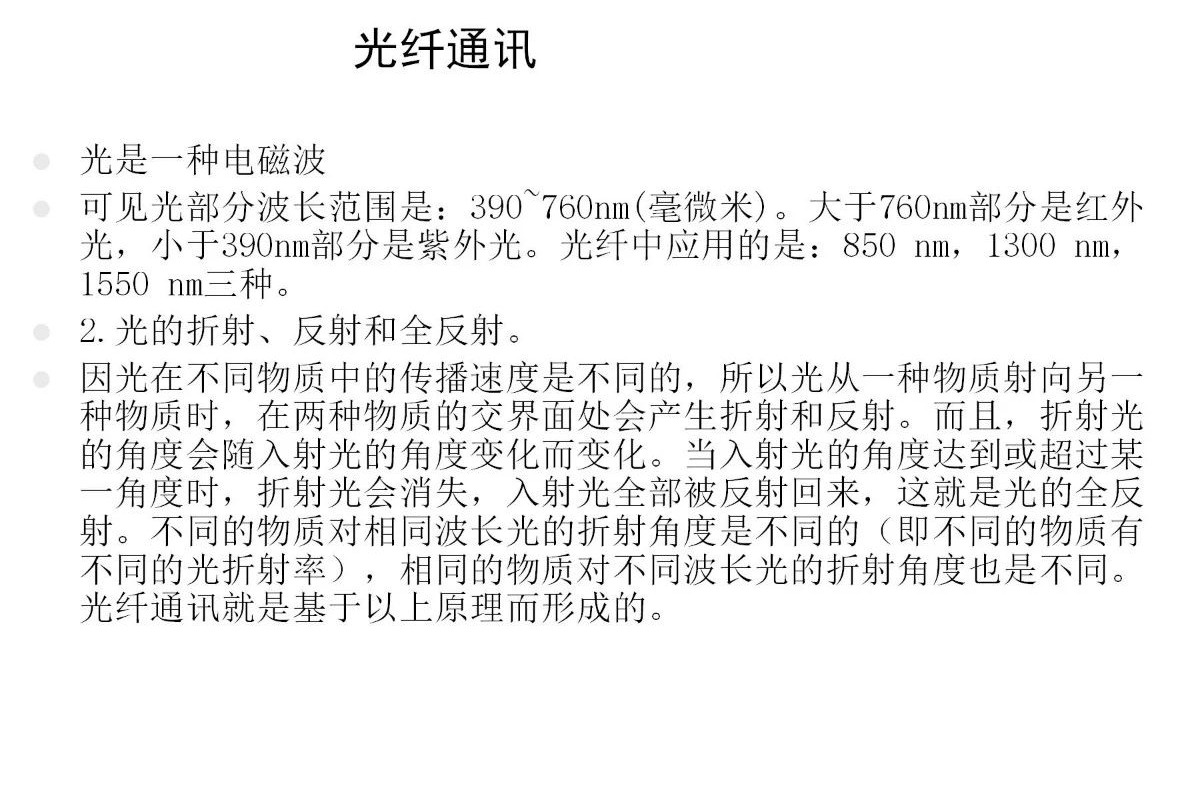

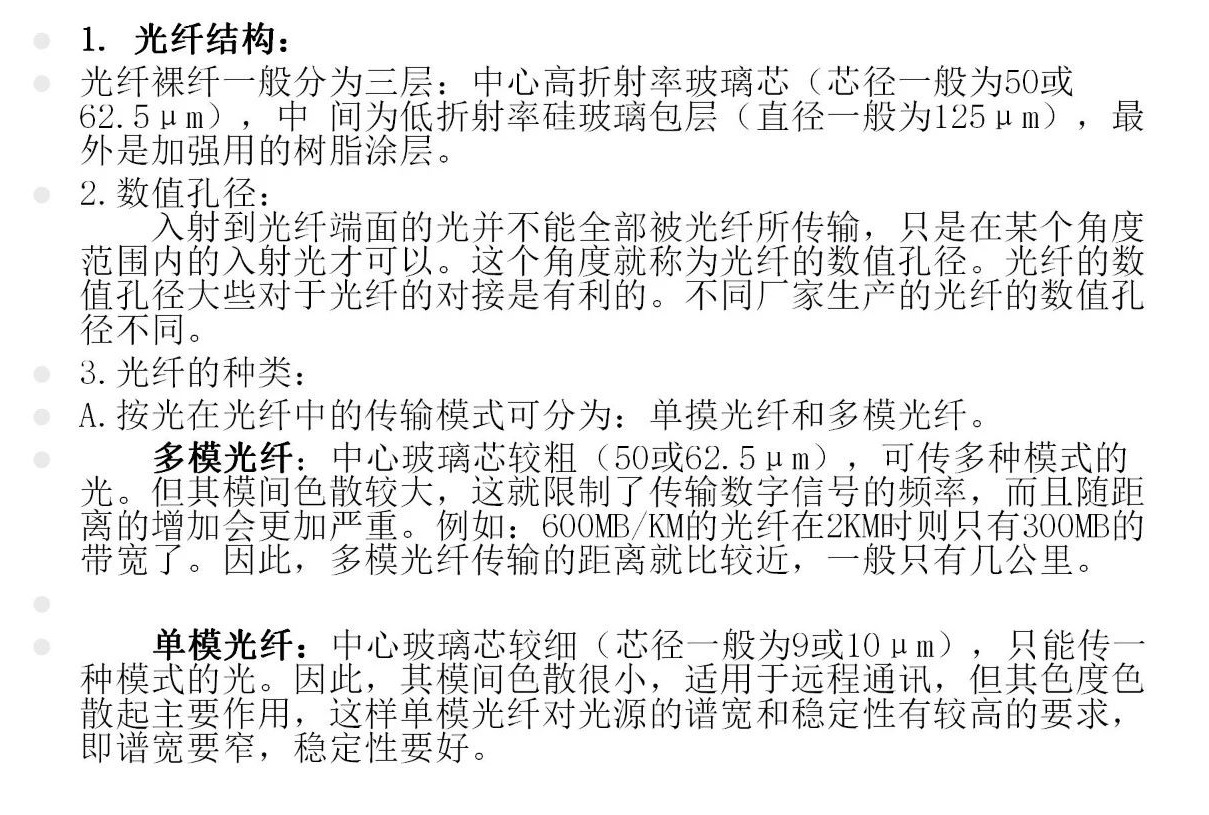

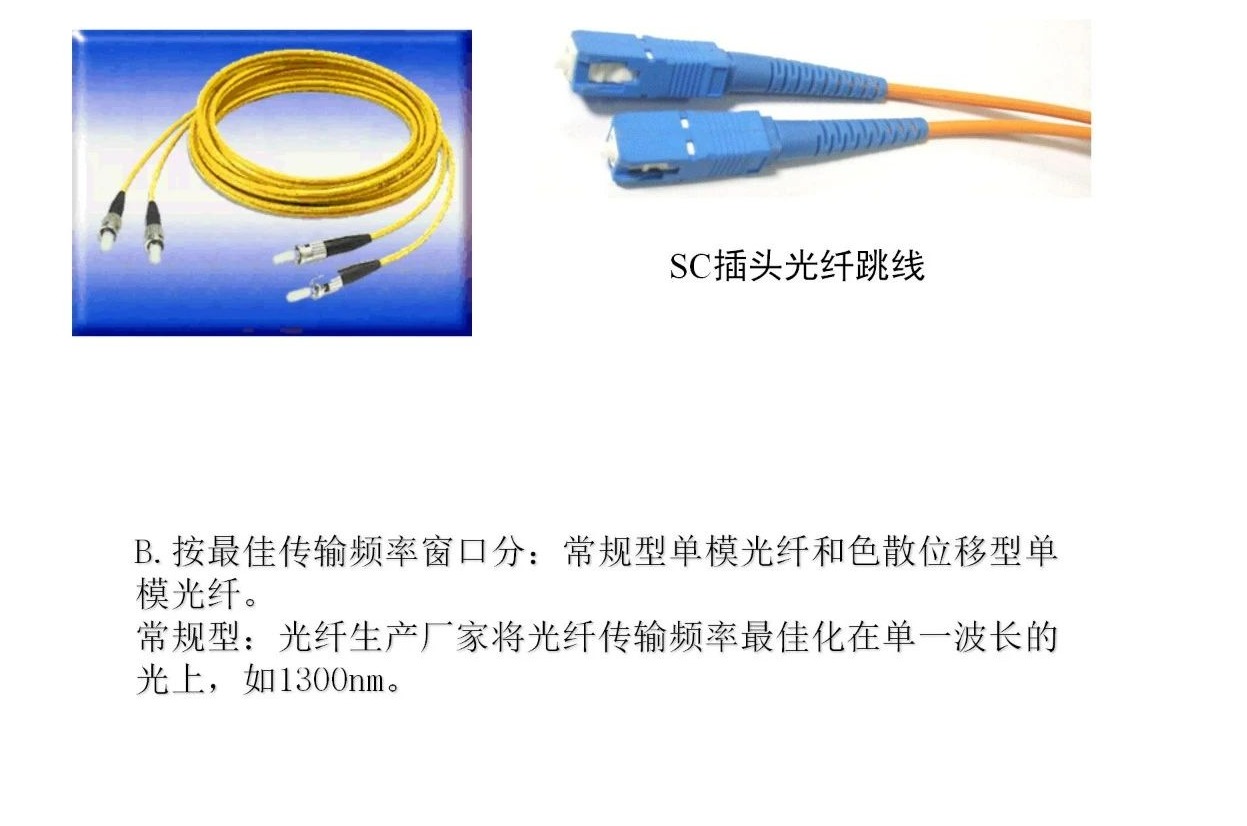

  • 色散位移型:光纤生产长家将光纤传输频率最佳化在两个波长的光上如:1300nm和1550nm。
  • C.按折射率分布情况分:突变型和渐变型光纤
  • 突变型:光纤中心芯到玻璃包层的折射率是突变的。其成本低,模间色散高。适用于短途低速通讯,如:工控。但单模光纤由于模间色散很小,所以单模光纤都采用突变型。
  • 渐变型光纤:光纤中心芯到玻璃包层的折射率是逐渐变小,可使高模光按正弦形式传播,这能减少模间色散,提高光纤带宽,增加传输距离,但成本较高,现在的多模光纤多为渐变型光纤。
  • 4.常用光纤规格:

       单模:8/125um,9/125um,10/125um

       多模:50/125um,欧洲标准62.5/125um,美国标准

       工业,矢疗和低速网络:100/140um,200/230um

       塑料:98/1000um,用于汽车控制


IP防护等级

      IP (INTERNATIONAL PROTECTION)防护等级系统是由IEC(INTERNATIONAL ELECTROTECHNICAL COMMISSION)所起将灯具依其防尘防湿气之特性加以分级。这里所指的外物含工具,人的手指等均不可接触到灯具内之带电部分,以免触电。

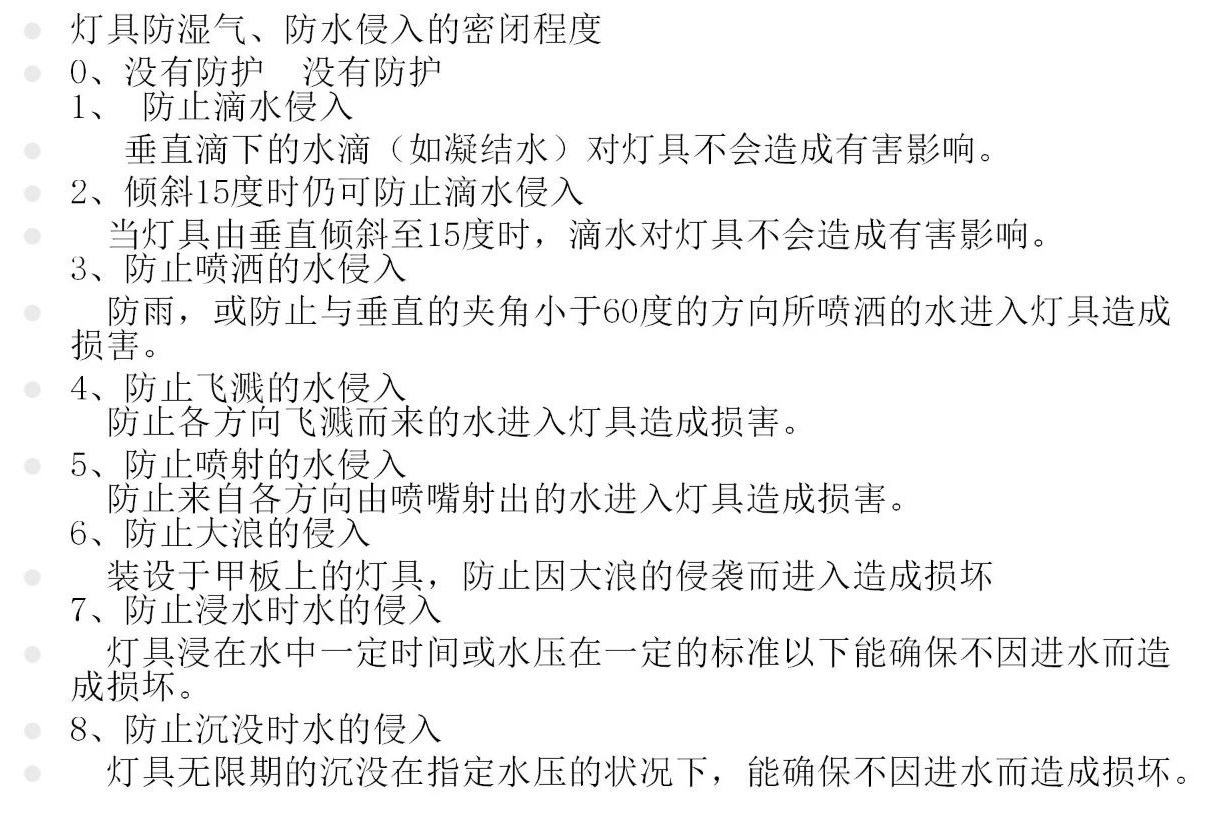

      IP防护等级是由两个数字所组成,第1个数字表示灯具离尘、防止外物侵入的等级,第2个数字表示灯具防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高。

      两个标示数字所表示的防护等级如下:

  • 灯具离尘、防止外物侵入的等级

  0、没有防护, 对外界的人或物无特殊防护

  1、防止大于50mm的固体物体侵入,防止人体(如手掌)因意外而接触到灯具内部的零件。防止较大尺寸(直径大于50mm)的外物侵入。

  2、防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件,防止中等尺寸(直径大12mm)的外物侵入。

  3、防止大于2.5mm的固体物体侵入

   防止直径或厚度大于2.5mm的工具、电线 或类似的细节小外物侵入而接触到灯具内部的零件

  4、防止大于1.0mm的固体物体侵入

  防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

  5、防尘

  完全防止外物侵入,虽不能完全防止灰尘进入,但侵入的灰尘量并不会影响灯具的正常工作。

  6、防尘,完全防止外物侵入,且可完全防止灰尘进入。
